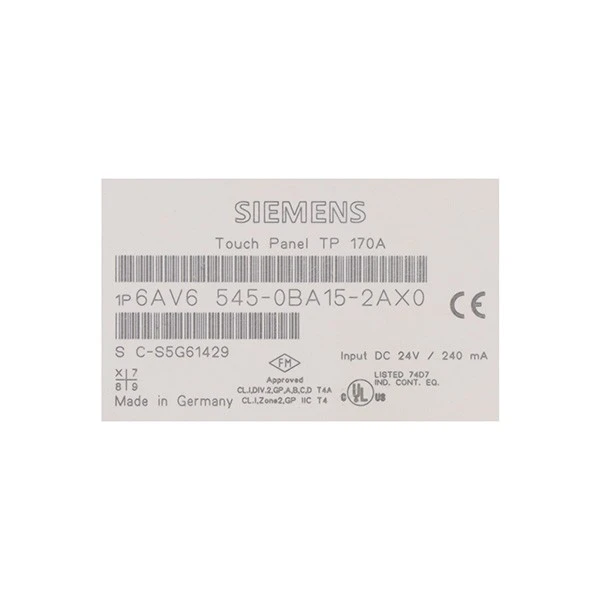

Siemens6AV6545-0BA15-2AX0

Brend:Siemens
Model:6AV6545-0BA15-2AX0

Inventarizatsiya holati:Tovarlar stokda mavjud.

Mahsulot xususiyatlari

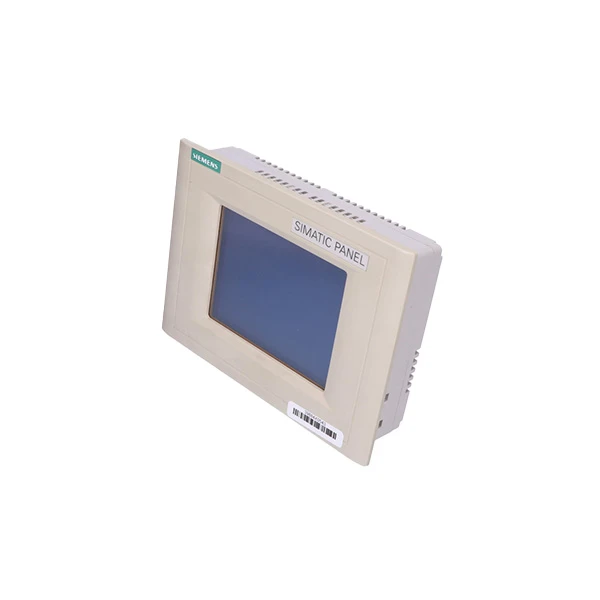

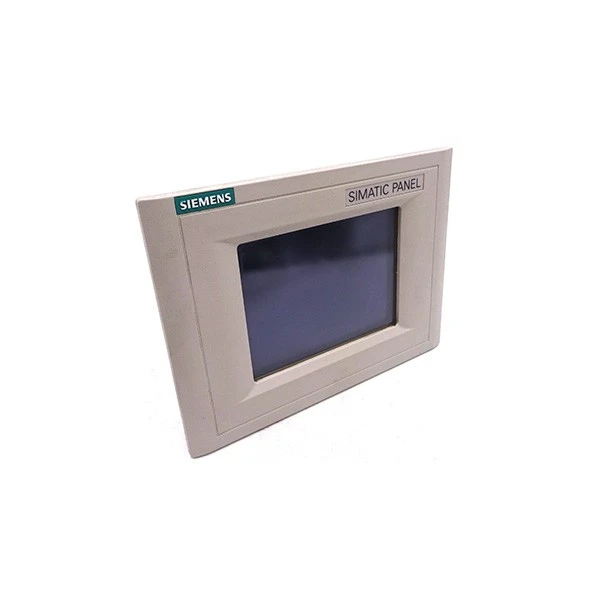

Siemens 6AV6545-0BA15-2AX0 SIMATIC seriyasiga tegishli yuqori{22}}ishonchli sensorli panel boʻlib, sanoat avtomatizatsiyasi ilovalari uchun TP170A koʻk rejimi sifatida maxsus ishlab chiqilgan. Siemens 6AV6545-0BA15-2AX0 ning e'tiborga molik xususiyatlaridan biri bu uning 5,7 dyuymli STN LCD displey, o'lchamlari 320×240 piksel. U 4 darajali ko'k fon displeyini taqdim etadi, hatto og'ir ustaxona sharoitida ham sanoat parametrlarining aniq ko'rinishini ta'minlaydi. Analog rezistiv sensorli ekran jismoniy funktsiya tugmachalarisiz oson ishlashni qo'llab-quvvatlaydi va foydalanuvchilar ekrandagi virtual klaviatura orqali ma'lumotlarni kiritishlari mumkin. Displeyning orqa yorug'ligi 25 gradusda taxminan 50 000 soat xizmat qilish muddatiga ega bo'lib, uzoq muddatli sanoat foydalanish uchun barqaror ishlashni ta'minlaydi.

Elektr ta'minoti nuqtai nazaridan Siemens 6AV6545-0BA15-2AX0 24 V doimiy tokda ishlaydi, ruxsat etilgan kuchlanish diapazoni +18 V dan +30 V doimiy tokgacha va nominal oqim 0,24 A. U 200 MGts chastotada ishlaydigan 32 bitli RISC protsessori bilan jihozlangan va Windows CE operatsion tizimidan foydalanadi. Qurilma foydalanuvchi ma'lumotlari uchun 320 KB foydalanish mumkin bo'lgan xotirani ta'minlaydi, bu asosiy sanoat boshqaruv dasturlari va parametr sozlamalarini saqlash uchun etarli.

Siemens 6AV6545-0BA15-2AX0 boy aloqa interfeyslari, jumladan, 1×RS485 (MPI/PROFIBUS DP uchun, 1,5 Mbit/s gacha), 1×RS232 va 1×RS422, ixtiyoriy TTY interfeysi bilan birga keladi. U MPI, PROFIBUS DP va PPI kabi bir nechta aloqa protokollarini qo'llab-quvvatlaydi, bu uni Siemens S7-200 va S7-300/400 kabi turli kontrollerlar, shuningdek, Mitsubishi, OMRON va Modicon'dan uchinchi tomon kontrollerlari bilan mos keladi. Ushbu keng moslik uni turli sanoat avtomatlashtirish tizimlariga muammosiz birlashtirish imkonini beradi.

Texnik xususiyatlari

Model	6AV6545-0BA15-2AX0
Mahsulot nomi	SIMATIC Sensorli Panel TP170A ko'k rejimi
Displey turi	STN suyuq kristalli displey (LCD)
Ekran o'lchami	5,7 dyuym (diagonal)
Rezolyutsiya	320 x 240 piksel
Displey ranglari	4 darajali ko'k fon displey
Orqa yorug'lik muddati (25 daraja)	Taxminan. 50000 soat
Ta'minot kuchlanishi	24 V doimiy oqim

Ilova stsenariylari

Siemens 6AV6545-0BA15-2AX0 ning asosiy qoʻllanish sohalaridan biri anʼanaviy ishlab chiqarishdir. U tez-tez dastgohlar, inyeksion kalıplama mashinalari va qadoqlash uskunalariga o'rnatiladi. Mashina asboblarida sensorli panel operatorlarga ish mil tezligi va besleme tezligi kabi ishlov berish parametrlarini o'rnatish va ishlov berish aniqligini ta'minlash uchun real vaqtda ish holatini kuzatish imkonini beradi. Inyeksion kalıplama ishlab chiqarish liniyalarida u in'ektsiya harorati, bosimi va vaqtini nazorat qilishda yordam beradi va anormalliklar sodir bo'lganda signal ma'lumotlarini darhol ko'rsatadi. Qadoqlash mashinalari uchun Siemens 6AV6545-0BA15-2AX0 qadoqlash tezligi va sumka hajmini tez sozlash imkonini beradi, bu esa ishlab chiqarish moslashuvchanligini yaxshilaydi.

Siemens 6AV6545-0BA15-2AX0 suvni tozalash tizimlarida ham muhim rol o'ynaydi. Suv tozalash inshootlarida nasoslarni nazorat qilish va suv sifatini nazorat qilish stantsiyalarida qo'llaniladi. Operatorlar sensorli paneldan suv nasoslarini masofadan ishga tushirish yoki to‘xtatish, suv oqimi va bosimi kabi real vaqtda ma’lumotlarni tekshirish va pH qiymati kabi suv sifati parametrlarini yozib olish uchun foydalanishi mumkin. Uning og'ir sharoitlarda barqaror ishlashi suvni tozalash jarayonlarining uzluksiz va xavfsiz ishlashini ta'minlaydi.

Oziq-ovqat mahsulotlarini qayta ishlash sanoatida Siemens 6AV6545-0BA15-2AX0 mos HMI yechimidir. Oziq-ovqat mahsulotlarini qayta ishlash muhiti odatda nam bo'ladi va oziq-ovqat qoldiqlari bo'lishi mumkin, ammo uning IP65 old himoyasi chang va suvning chayqalishining qurilmaga zarar etkazishini oldini oladi. U oziq-ovqat mahsulotlarini to'ldirish mashinalarida, pishirish uskunalarida va konveyer liniyalarida ishlab chiqarish tezligini nazorat qilish, harorat va namlikni nazorat qilish va ishlab chiqarish partiyalarini boshqarish, oziq-ovqat xavfsizligi va ishlab chiqarish samaradorligini ta'minlash uchun ishlatiladi.

TSS

Savol: Siemens 6AV6545-0BA15-2AX0 nima va uning asosiy maqsadi nima?

Javob: Siemens 6AV6545-0BA15-2AX0 — 18{9}}dyuymli SIMATIC MP377 Multi Panel,-odam-mashina interfeysi (HMI) katta formatli, sanoat avtomatlashtirishda markaziy boshqaruv va vizualizatsiya uchun mo‘ljallangan. Uning asosiy vazifasi operatorlarga murakkab jarayonlarning har tomonlama, bir qarashda ko‘rinishini taqdim etishdan iborat bo‘lib, monitoring, ma’lumotlarni kiritish, signalni boshqarish va Siemens S7-300/400 seriyali PLC tizimlari bilan o‘zaro aloqada bo‘lish imkonini beradi. Ushbu sanoat sensorli paneli katta va aniq displey muhim bo'lgan talabchan muhitlar uchun yaratilgan.

Savol: Ushbu Siemens MP377 HMI dasturlash uchun qaysi dastur ishlatiladi?

Javob: Siemens 6AV6545-0BA15-2AX0 SIMATIC WinCC moslashuvchan muhandislik dasturi yordamida dasturlashtirilgan. Zamonaviy Totally Integrated Automation (TIA) ekotizimidagi loyihalar uchun uni Siemens TIA portalida WinCC Comfort/Advanced yordamida birlashtirish mumkin. Barcha xususiyatlar qo'llab-quvvatlanishiga ishonch hosil qilish uchun har doim to'g'ri dasturiy ta'minot versiyasi uchun moslik ro'yxatini tekshiring.

Savol: Ushbu MP377 paneli zamonaviy PROFINET tarmoqlariga ulanishi mumkinmi?

Javob: Ushbu o'ziga xos modelning asosiy interfeysi PROFIBUS DP/MPI bo'lsa-da, u ikkita standart Ethernet portlari bilan jihozlangan. Ular PROFINET IO aloqasi uchun yoki ma'lumotlarni uzatish va SCADA (nazorat qiluvchi nazorat va ma'lumotlarni yig'ish) tizimlari bilan integratsiya qilish uchun zavod tarmoqlariga ulanish uchun ishlatilishi mumkin. PROFINET uchun konfiguratsiya HMI loyihasi dasturi doirasida amalga oshiriladi.
