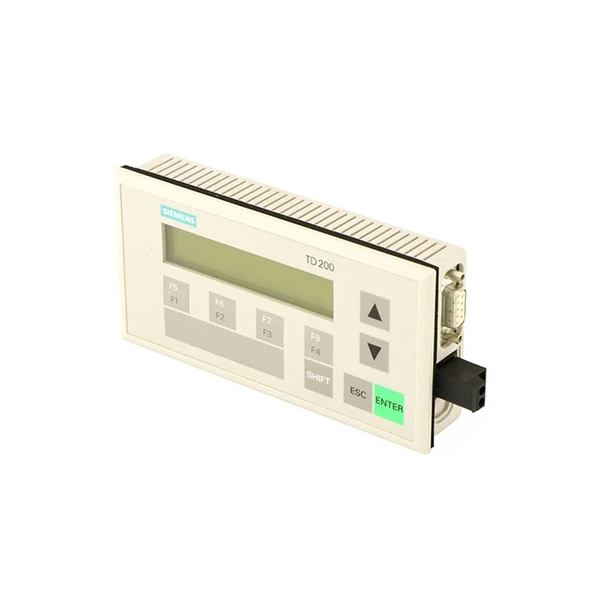

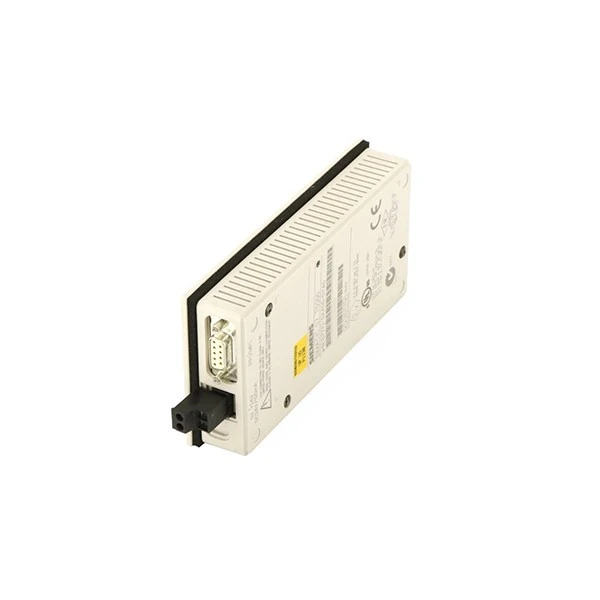

Siemens 6ES7272-0AA30-0YA0

Brend:Siemens
Model:6ES7272-0AA30-0YA0

Inventarizatsiya holati:Tovarlar stokda mavjud.

Mahsulot xususiyatlari

Siemens 6ES7272-0AA30-0YA0 SIMATIC S7 TD 200 seriyali ishonchli sanoat matnli displey bo'lib, asosan Siemens S7-200 PLC (dasturlashtiriladigan mantiqiy kontrollerlar) bilan foydalanish uchun yaratilgan. Siemens 6ES7272-0AA30-0YA0 LED yoritgichli 2 qatorli LCD displeyga ega va har bir satrda 20 tagacha inglizcha yoki 10 ta xitoycha belgilarni aks ettirishi mumkin. Belgilar balandligi 5 mm bo'lib, hatto og'ir sanoat sharoitida ham aniq ko'rish imkonini beradi. Unda sakkizta sozlanishi mumkin bo'lgan funktsional tugmalar, bitta tasdiqlash tugmasi va bitta bekor qilish tugmasi mavjud bo'lib, ularning barchasida foydalanuvchilarga jarayon davomida yordam berish uchun ko'rsatkich chiroqlari mavjud. Ushbu dizayn parametrlarni o'zgartirish, kiritish-chiqarish nazorati va signalni tekshirish kabi muhim operatsiyalarga oson kirish imkonini beradi.

Siemens 6ES7272-0AA30-0YA0 9,6 kbit/s, 19,2 kbit/s yoki 187,5 kbit/s aloqa tezligini qo‘llab-quvvatlaydigan RS-485 jismoniy qatlamiga ega PPI (Nuqtadan nuqtaga interfeys) orqali ulanadi. U Siemens PPI protokoliga to‘liq mos keladi va PLC dasturlash portiga qulay ulanish uchun 2,5 m ajratilgan kabelni o‘z ichiga oladi. Qurilma 24V DC quvvatida ishlaydi (ish diapazoni 20,4V dan 28,8V DC gacha) va taxminan 120mA talab qiladi, uni bevosita S7-200 PLC yoki tashqi quvvat manbai bilan ta'minlash mumkin.

Siemens 6ES7272-0AA30-0YA0 IP65 old paneli (chang va suvga chidamli) va IP20 orqa panelga ega boʻlgan sanoatda qoʻllash uchun moʻljallangan boʻlib, uni qiyin zavod sozlamalari uchun ideal qiladi. Yilni o'lcham (148 mm × 76 mm × 28 mm) va panel o'rnatish dizayni (138 mm × 68 mm kesish) boshqaruv kabinalarida joyni tejaydi. 0 darajadan 60 darajagacha bo'lgan haroratlarda ishlashi va -40 daraja va 70 daraja orasida xavfsiz saqlashi mumkin. Bundan tashqari, kondensatsiya hosil qilmasdan 10% -90% nisbiy namlikka bardosh bera oladi.

Texnik xususiyatlari

Model	6ES7272-0AA30-0YA0
Mahsulot turi	SIMATIC S7 TD 200 matnli displey
Displey turi	STN LCD
Orqa yorug'lik turi	LED orqa yorug'lik
Belgilar to'plami	10 ta belgi to'plamini qo'llab-quvvatlaydi
Quvvat manbai kuchlanishi	24V DC
Ishlash harorati	0 daraja -60 daraja
Olchamlari (W×Y×D)	148 mm × 76 mm × 28 mm

Ilova stsenariylari

Siemens 6ES7272-0AA30-0YA0 ishlab chiqarish operatsiyalarini kuzatish va tartibga solish uchun kichik o'lchamli zavod avtomatlashtirish liniyalarining muhim tarkibiy qismidir. Misol uchun, elektron komponentlar yoki kichik mexanizmlarni yig'ish liniyalarida qurilmaning 2 qatorli LCD ekrani ishchilarga ishlab chiqarish tezligi, komponentlar soni va mashina holati kabi real vaqtda statistikani kuzatish imkonini beradi. Shuningdek, u murakkab operatsiyani talab qilmasdan ishlab chiqarish samaradorligini oshirishga yordam beruvchi dasturlashtirilgan funksiya tugmalari tufayli konveyer tasma tezligi yoki yig‘ish vaqt oralig‘i kabi muhim parametrlarni oson o‘zgartirish imkonini beradi. Bundan tashqari, uning signalli displey funksiyasi xodimlarni uskunadagi nosozliklar (masalan, bloklangan komponentlar yoki quvvat o'zgarishi kabi) haqida darhol ogohlantiradi, ishlamay qolish vaqtini kamaytiradi va jarayonning uzluksizligini kafolatlaydi.

Siemens 6ES7272-0AA30-0YA0, shuningdek, dastgoh asboblarini boshqarish uchun juda mos keladi. Ushbu matnli displey kichik ustaxonalarda yoki torna, frezalash mashinalari va burg'ulash mashinalari S7-200 PLC bilan jihozlangan maxsus ishlab chiqarish ob'ektlarida juda foydali. Bu operatorlarga kesish tezligi, besleme tezligi va ish qismi o'lchamlari kabi ishlov berish sozlamalarini sozlash va ko'rish imkonini beradi va aniq yoritilgan ekran hatto xira ustaxona muhitida ham o'qishni ta'minlaydi. Qurilmaning kiritish/chiqarish boshqaruvi xususiyati ham xodimlarga mashina komponentlarini to‘g‘ridan-to‘g‘ri sinab ko‘rish va o‘zgartirish imkonini beradi, bu esa disk raskadrovka va texnik xizmat ko‘rsatishni osonlashtiradi. Uning oddiy o'lchami va panelli o'rnatish dizayni uni kichik dastgohlar uchun boshqaruv kabinetlariga osongina joylashtirish imkonini beradi, bu esa joyni tejash va muhim operatsion imkoniyatlarni taqdim etadi.

TSS

Savol: Siemens 6ES7272-0AA30-0YA0 nima va uning asosiy vazifasi nimadan iborat?

Javob: Siemens 6ES7272-0AA30-0YA0 SIMATIC TD 200 matnli displeydir. SIMATIC S7-200 seriyali dasturlashtiriladigan mantiqiy kontrollerlar (PLC) uchun oddiy, ammo ishonchli inson-mashina interfeysi (HMI) yaratilgan. Uning asosiy maqsadi real vaqtda PLC xabarlarini (masalan, signallar yoki jarayon holati) ko'rsatish, operatorlarga jarayon o'zgaruvchilarini (masalan, belgilangan nuqtalarni) ko'rish va o'zgartirish imkonini berish va dasturlashtiriladigan kalitlar orqali boshqaruv tizimi bilan bog'lanishdir.

Savol: TD 200 (6ES7272-0AA30-0YA0) qaysi PLC tizimlari bilan mos keladi?

Javob: Ushbu TD 200 matnli displey SIMATIC S7-200 PLC seriyasi bilan uzluksiz integratsiya qilish uchun mo‘ljallangan. U to'g'ridan-to'g'ri S7-200 protsessorining PPI (Nuqtadan nuqtaga interfeys) aloqa portiga taqdim etilgan 2,5 metrli kabel orqali ulanadi. Bir nechta TD 200 birliklari tarmoqdagi bitta S7-200 protsessoriga ulanishi mumkin.

Savol: Siemens 6ES7272-0AA30-0YA0 qanday sozlangan va dasturlashtirilgan?

Javob: TD 200 konfiguratsiyasi juda oddiy. Bu alohida parametrlash dasturini talab qilmaydi. Barcha sozlash S7-200 PLC uchun STEP 7-Micro/WIN dasturlash dasturi doirasida amalga oshiriladi. Dasturiy ta'minotdagi o'rnatilgan "Matnli displey" yoki "TD 200 konfiguratsiyasi" ustasidan foydalanib, siz xabar matnlarini belgilashingiz, o'zgaruvchilarni joylashtirishingiz va displey tugmachalariga funksiyalarni belgilashingiz mumkin. Keyin konfiguratsiya ma'lumotlari S7-200 protsessorining xotirasida saqlanadi.
