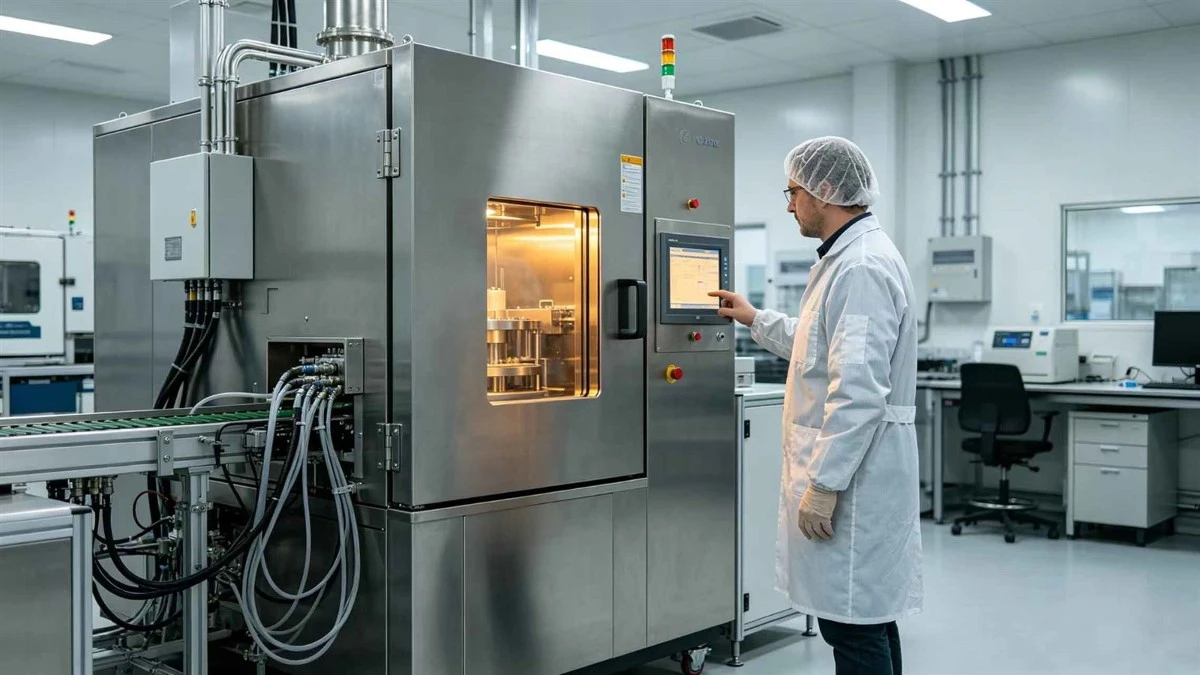

Atrof-muhitni sinovdan o'tkazish kamerasi mahsulotni issiq, sovuq va nam sharoitda ataylab suradi va bir necha kun ichida ko'p yillik dala stressini nusxalaydi. Kamera isitish, sovutish va namlantirishni ta'minlaydi, boshqaruv tizimi esa o'zgarish tezligini, ushlab turish vaqtini va saqlangan ma'lumotlarni o'rnatadi. Zamonaviy kamera liniyalarida bu ish Siemens HMI orqali amalga oshiriladi. Siemens HMI - bu operatorning kameraga kirish oynasi: u rampa{3}}profilini tortadi, jonli tendentsiyalarni ko'rsatadi, signallarni saqlaydi va auditorlar uchun ma'lumotlar jurnallarini eksport qiladi. Ushbu qo'llanma qanday qilib aSiemens HMIharorat va namlik darajasi-profillash, CSV eksporti bilan atrof-muhit kamerasi ma'lumotlar jurnali qanday ishlashi va bitta avtomobil yetkazib beruvchisi IEC 60068 sinovidan qattiq raqamlar bilan o'tish uchun Siemens HMI'dan qanday foydalanganini boshqaradi.
Ekologik sinov palatasi nima qiladi va Siemens HMI qayerga mos keladi
Harorat, namlik kamerasi bir xil ish joyini isitadi, sovutadi, namlaydi va namlaydi, shuning uchun har bir namuna bir xil sharoitlarni ko'radi. Kompressor, isitgichlar, namlagich va fanatlar ishni bajaradi; PT100 problari haroratni, sig'imli prob esa nisbiy namlikni o'qiydi. Siemens HMI hech qachon quvvat uskunasini o'zgartirmaydi; PLC qiladi.
Bu ovqatlar aSIMATIC S7-1200 PLC, ularning PID halqalari har soniyada isitgichlar, vanalar va namlagichlarni almashtiradi. Operator Siemens HMI bilan gaplashadi va Siemens HMI PROFINET orqali PLC bilan gaplashadi: PLC real vaqt rejimida boshqaradi, Siemens HMI esa profillar, displeylar, jurnallar, signallar va kirish huquqlarini boshqaradi. Har bir Siemens HMI ekrani to'g'ridan-to'g'ri PLC teglaridan yangilanadi, shuning uchun operator RHning har bir darajasi va foizini jonli ravishda kuzatib boradi.
Har bir rampa va cho'kish orqasidagi boshqaruv halqasi
Har bir profil ikkita harakatdan foydalanadi. Rampa boshqariladigan o'zgarishdir, masalan, daqiqada 3 daraja 25 gradusdan 885 gradusgacha isinish; 85 daraja va 50% RH kabi to'rt soat davomida ho'llash belgilangan vaqt uchun belgilangan shartlarni ushlab turadi. Siemens HMI-da har bir qadam maqsadli harorat, rampa tezligi, maqsadli namlik, namlanish vaqti va signal diapazonlarini o'z ichiga oladi. Siemens HMI qiymatlarni PLCga yuboradi, PLC apparatni boshqaradi va Siemens HMI o'lchovlarni soniyada bir necha marta o'qiydi va bardoshlik ichida uzoq sinovlarni saqlaydi.
Nega muhandislar kamera nazorati uchun Siemens HMI ni tanlaydilar
Nam{0}}issiqlik sikli 24 soat davom etishi va 5 kun davom etishi mumkin, shuning uchun ma'lumotlarni yo'qotish haqiqiy xavf hisoblanadi. Jamoalar doimiy sanoat vazifasi va butun dunyo bo'ylab xizmat ko'rsatish uchun Siemens HMI ni tanlaydi.
Kamera kabinetiga mos keladigan apparat
Umumiy tanlov bu TP700 Comfort: 7{8}}dyuymli 800 × 480 TFT, ikkita almashtiriladigan PROFINET porti, ikkita SD uyasi va ikkita USB porti; katta kameralar TP900/TP1200 Comfort yoki Unified MTP1000 dan foydalanadi. Bir kabel S7-1200, ikkinchisi esa qo‘shimcha o‘tkazgichsiz zavod tarmog‘iga ulanadi. SD jurnallarni saqlaydi, USB CSV ni eksport qiladi va Siemens HMI nam havo kirmasligi uchun yopiq eshik panjarasi orqasiga o'rnatiladi.
Uzoq sinovlar uchun yaratilgan ish vaqti asboblari
TIA Portalda WinCC Comfort Siemens HMI-ga to'rtta vositani taqdim etadi: o'lchov nuqtasi-vs-o'lchangan trend ko'rinishlari, nomlangan retsept profillari, vaqt{2}}muhrlangan signallar va belgilangan-interval SD jurnali. Siemens HMI foydalanuvchi darajalarini ham qo'llab-quvvatlaydi, shuning uchun operatorlar testlarni o'tkazadi, faqat muhandislar profillarni tahrirlaydi. Ular Siemens HMI-da standart bo'lib keladi, hech qanday maxsus kodlashsiz.
Harorat va namlik darajasi-Siemens HMI qurilmasida profilni namlash
Harorat va namlik darajasi-profillash standartni bir marta kiritilgan va abadiy qayta ishlatiladigan tartibli bosqichlarga ajratishni anglatadi. Siemens HMI-da profil retsept bo'yicha yashaydi, har bir satrda bitta segment va PLC ketma-ket qatorlar bo'ylab qadam tashlaydi.
Rampa, namlash va namlik bosqichlari tushuntirilgan
Har bir segment beshta qiymatni o'z ichiga oladi: maqsadli harorat, daraja / min bo'yicha rampa tezligi, maqsadli namlik, namlash vaqti va keyingi harakatlar (davom etish, aylanish yoki xona sharoitlariga qaytish). Siemens HMI bir qarashda faol segmentni va rivojlanish panelini ko'rsatadi va Siemens HMI imkonsiz yozuvlarni rad etadi.
Siemens HMI qurilmasida rampa{0}}profilini qanday dasturlash mumkin
Siemens HMI’da rampa{0}}suv profilini qanday dasturlash juda oddiy, chunki panel koddan emas, oddiy shakllardan foydalanadi. Siemens HMI-da retsept ekranini oching, "IEC60068-2-30_ECU_A" kabi yozuvni qo'shing, so'ngra segmentlarni kiriting: bir, 85 daraja 3 daraja / min, 50% RH, 240 daqiqa namlang; ikki, 2,5 daraja / min da -40 daraja, namlik o'chirilgan, 120 daqiqa namlash; uch, 40 daraja 3 daraja / min, 93% RH, 720 daqiqa namlash; va 25 darajaga qaytadigan so'nggi segment. Siemens HMI-da saqlang va PLC-ga yuklab oling. Saqlangan profillar yangi mahsulotlar uchun nusxa ko'chiriladi, qog'oz diagramma dasturchilaridan ustun turadi.
Retseptlarni boshqarish: Har bir mahsulot standarti uchun bitta ekran
Siemens HMI har bir profilni qidirish mumkin bo'lgan retsept yozuvi sifatida saqlaydi va Siemens HMI ularni yuzlab saqlashi mumkin; WinCC Comfort keyin Excelni tahrirlash va qayta import qilish- uchun yozuvlarni CSV sifatida eksport qiladi. Sifatli versiya fayl nomi va tasdiqlangan profil Siemens HMI-ga qaytariladi, hech qanday qog'oz yoki versiyada bahslar bo'lmaydi.
Atrof-muhit palatasi ma'lumotlarini CSV eksporti bilan qayd qilish
Auditorlar og'zaki va'dani emas, balki egri chiziqni so'rashadi, shuning uchun yozilmagan test sodir bo'lmagan bo'lishi mumkin. Atrof-muhit kamerasi ma'lumotlarini CSV eksporti bilan jurnali tugallangan ishga tushirishni kuzatilishi mumkin bo'lgan hujjatga aylantiradi va Siemens HMI'da u hech qanday uchinchi tomon dasturlariga-ihtiyac bo'lmaydi.
Nima va qanchalik tez-tez ro'yxatdan o'tish kerak
Siemens HMI-da muhandis jurnalga kiritilgan teglarni tanlaydi: vaqt tamg'asi, o'lchangan va belgilangan harorat, o'lchangan va belgilangan namlik, faol segment va kamera holati. Intervalni eng tez sur'atga moslang: 3 daraja/min tezlikda 10{9}}ikkinchi qatorlar har biri taxminan 0,5 darajani oladi va 12 soatlik cho'zish 4320 qator hosil qiladi, bu 32 GB karta uchun ahamiyatsiz. Siemens HMI doimiy ravishda yozadi va yaxshi qurilgan Siemens HMI loyihasi fayllarni kamera identifikatori, sanasi va ishga tushirish raqami bo'yicha nomlaydi, shuning uchun jurnallar hech qachon qayta yozilmaydi.
Trend egri chizig'idan CSV hisobotiga
Siemens HMI turli xil ranglarda belgilangan nuqta va haqiqiy qiymat bilan jonli tendentsiyalarni ko'rsatadi. Ish oxirida operator Siemens HMI-da jurnal ekranini ochadi, eksportga tegadi va CSV-ni USB yoki SD-ga saqlaydi. Konfor panellari to'g'ridan-to'g'ri CSV ni yozadi; Unified Comfort panellari CSV ni trend nazorati yoki skript orqali eksport qiladi. Fayllar Excelda tekislangan ustunlar bilan ochiladi, shuning uchun o'tish/qobiliyatsiz diagrammasi bir necha daqiqa vaqt oladi.
Siemens HMI Trend va Sinov kameralari uchun signallarni qayd qilish
Siemens HMI tendentsiyasi va sinov kameralari uchun signallarni qayd qilish auditorning ikkinchi savoliga javob beradi: biror narsa noto'g'ri ketdimi? Siemens HMI dagi signal jurnali qiymat o'z diapazonini tark etganda, qachon qaytib kelganini va uni kim tan olganini qayd qiladi. Odatda diapazonlar ± 2 daraja va ± 3% RH, 0,5 graduslik histerezis bilan chatishishga qarshi. Har bir qator sana, vaqt, teg va qiymatni o'z ichiga oladi va trend bilan bog'langan holda, jurnallar kameraning qachon, qancha va qancha vaqt oralig'ida harakat qilganini aniq ko'rsatadi.
Vaziyatni o'rganish: Avtomobil ECU yetkazib beruvchisi Siemens HMI-da termal velosipedda va nam issiqlikda ishlaydi
Yevropa va mahalliy platformalar uchun Shenzhen{3}}1-darajali avtomobil yetkazib beruvchi dvigatel boshqaruv bloklarini (ECU) ko‘rib chiqing. Har bir ECU jo'natishdan oldin ekologik malakadan o'tadi. Laboratoriya eski bir halqali kontrollerni S7-1200 PLC va 408 litrli kameradagi TP700 Comfort Siemens HMI bilan almashtirdi. Siemens HMI ham eskirgan qog'oz diagramma yozuvchisini almashtirdi.
Kamera va boshqaruvni sozlash
Kamera -40 gradusdan +150 darajagacha va 20% dan 98% gacha bo'lgan RH oralig'ida joylashgan bo'lib, o'rtacha 4 daraja/daqiqada isitiladi va o'rtacha 3 daraja/min sovutadi. Uning layneri 1,2 mm 304 zanglamaydigan po'latdir, chunki namlik davrlari nozikroq, pastki navli qoplamalarni korroziyaga olib keladi. PT100 A sinf zondlari IEC 60751 tolerantligi ±(0.15 + 0.002|t|) darajasiga ega va sig'imli namlik zondi ±2% RH darajasiga to'g'ri keladi. S7-1200 ikkita PID tsiklini ishga tushiradi, Siemens HMI esa profil, tendentsiyalar, signallar va jurnallarni ishga tushiradi, har 10 soniyada 32 GB SD kartaga namuna oladi va oldingi USB portidan CSV ni eksport qiladi.
Test profili, bosqichma-bosqich, haqiqiy raqamlar bilan
Yugurish IEC 60068-2-14 termal siklini IEC 60068-2-30 Test Db asosidagi IEC 60068 nam issiqlik siklik sinov kamerasi segmenti bilan birlashtirdi. O'n ikkita ECU o'tkazmaydigan tokchaga o'tirdi, termojuftlar ikkita muhim chipga yopishtirilgan. Siemens HMI bitta retseptni ishlatdi:
- 1-segment: 25 gradusdan 85 darajagacha 3 daraja / min tezlikda, 20 daqiqalik ko'tarilish, namlik 50% RH.
- 2-segment: 240 daqiqa davomida 85 daraja va 50% RHda namlang.
- Segment 3: 2,5 gradus / min tezlikda 85 darajadan -40 darajagacha rampa, 50 daqiqalik pasayish, namlik o'chirilgan.
- 4-bo'lim: 120 daqiqa davomida -40 daraja namlang.
- Segment 5: rampa -40 darajadan 40 darajagacha 3 daraja / min, taxminan 27 daqiqa, namlik 93% RH ga ko'tariladi.
- 6-segment: 40 daraja va 93% RHda 720 daqiqa davomida namlash, 12-soatlik nam-issiqlik bosqichi.
- 7-segment: IEC 60068-2-30 nazorat ostida sovutish rejimiga mos keladigan kamida 95% RHni ushlab turgan holda 180 daqiqa davomida 40 darajadan 25 darajagacha sovuting.
Bitta tsikl taxminan 22,6 soat davom etdi, 135,7 soatlik yugurish uchun olti marta aylanish. 10 soniyalik intervalda Siemens HMI sakkizta teg bo'ylab taxminan 48 800 ma'lumot qatorini saqladi. Operatorlar har smenada ikki marta Siemens HMI tendentsiyasini tekshirdilar, hech qachon qog'ozga o'qishni yozmadilar. Quvvat yo'qolganidan so'ng, Siemens HMI faol segmentda qayta ishladi.
O'lchangan natijalar
Uch oy va 24 partiyada yangi Siemens HMI liniyasi eski kontrollerga nisbatan o'lchandi. Profilni sozlash 25 daqiqadan 15 daqiqagacha 40 foizga qisqardi, chunki retseptlar qo'lda kiritish o'rniga Siemens HMI-dan yuklangan. Haroratning bir xilligi ± 2,0 daraja talabga nisbatan ± 1,6 gradusgacha kuchaytirildi; ±2,1% RH oralig'ida saqlanadigan namlik. 48 800 ta roʻyxatga olingan qatorlar boʻylab jurnalda nol boʻshliqlar mavjud boʻlib, faqat ikkita signal ogohlantirishi bor edi, ularning har biri rampa paytida 90 soniyadan kam. Mijozlarning hisobotlari CSV eksporti va diagrammasi 2 soatdan 6 daqiqagacha qisqardi, bu esa hujjatlarni 95% qisqartirdi. Siemens HMI-da PID-ni qattiqroq sozlash-birinchi o‘tish kvalifikatsiyasi 83 % dan 96 % ga ko‘tarildi va sikl energiyasi 12 % ga kamaydi, chunki Siemens HMI isitish moslamalarini ovlashni belgilangan nuqtaga yaqinlashtirdi.
IEC 60068 bilan kuzatilishi mumkin bo'lgan yozuvlar bilan uchrashuv
IEC 60068-2-14 harorat o'zgarishini, IEC 60068-2-30 12 soatdan ortiq 12 soatlik tsikldagi nam issiqlikni va IEC 60068-2-78 barqaror nam issiqlikni o'z ichiga oladi. Namunalar ko'rsatilgan shartlarni haqiqatda ko'rganligini tasdiqlovchi barcha talablar: IEC 60068-2-30, masalan, 95% RH dan yuqori yoki unga teng bo'lgan haroratda 3-6 soat ichida 25 daraja ±3 K ga sovutishni talab qiladi. Jonli ekran buni bir haftadan keyin isbotlay olmaydi; Siemens HMI qutisidan qayd qilingan CSV. Vaqt tamg'asi satrlari, juftlashtirilgan o'rnatish nuqtasi/o'lchov ustunlari va signal tarixi takrorlanadigan yozuvni hosil qiladi, amalda EEAT; Siemens HMI nufuzli, ishonchli yozuvlar uchun asbob-uskunalar bilan ta'minlaydi.
Siemens HMI-da kamerani dasturlash uchun oltita amaliy maslahat
Birinchidan, profillarni retsept yozuvlari sifatida yarating, CSVni eksport qiling, fayl nomini versiyaga kiriting va uni master sifatida ko'rib chiqing. Ikkinchidan, har 5 dan 10 soniyagacha 2 dan 4 daraja / min rampalarda kiring. Uchinchidan, ogohlantirishni ± 1,5 darajaga, signalni ± 2 darajaga, chalkashlikka qarshi histerezis bilan o'rnating. To'rtinchidan, sozlash nuqtasi va o'lchangan qiymatni xuddi shu Siemens HMI tendentsiyasi bo'yicha chizing, bu erda sozlash muammolari bo'shliq sifatida namoyon bo'ladi. Beshinchidan, muhandis login ortida tahrirlashni bloklash uchun Siemens HMI-da foydalanuvchi boshqaruvidan foydalaning. Oltinchidan, eksportni 30 daqiqali qo'g'irchoq tsikl bilan erta sinab ko'ring: CSV-ni Siemens HMI-dan tortib oling va uni Excel-da oching. 30 daqiqada topilgan jurnal xatosi arzon; 135 soatdan keyin topilgan biri emas.
Xulosa
Palata faqat uning profili va yozuvlari kabi ishonchli. Uskuna sharoit yaratadi; nazorat tomoni ular standartga mos keladimi yoki kimdir buni isbotlay oladimi yoki yo'qligini hal qiladi. ASiemens HMIbu ishning markazida joylashib, harorat va namlik rampasini-qayta foydalanish mumkin boʻlgan retseptlarga aylantiradi va CSV eksporti bilan atrof-muhit kamerasi maʼlumotlar jurnalini toza, tekshiriladigan faylga aylantiradi. ECU ishi shuni ko'rsatadiki, yutuqlarni o'lchash mumkin: 40% tezroq sozlash, taxminan 48 800 qator bo'ylab nol bo'shliqlar, 95% hisobot-vaqt qisqarishi va birinchi{7}}96% gacha. Qayta tiklanadigan profillar va ishonchli yozuvlarga muhtoj bo'lgan laboratoriyalar uchun Siemens HMI qo'shimcha ekran emas - bu qatlam sinovni himoyalangan qiladi.
