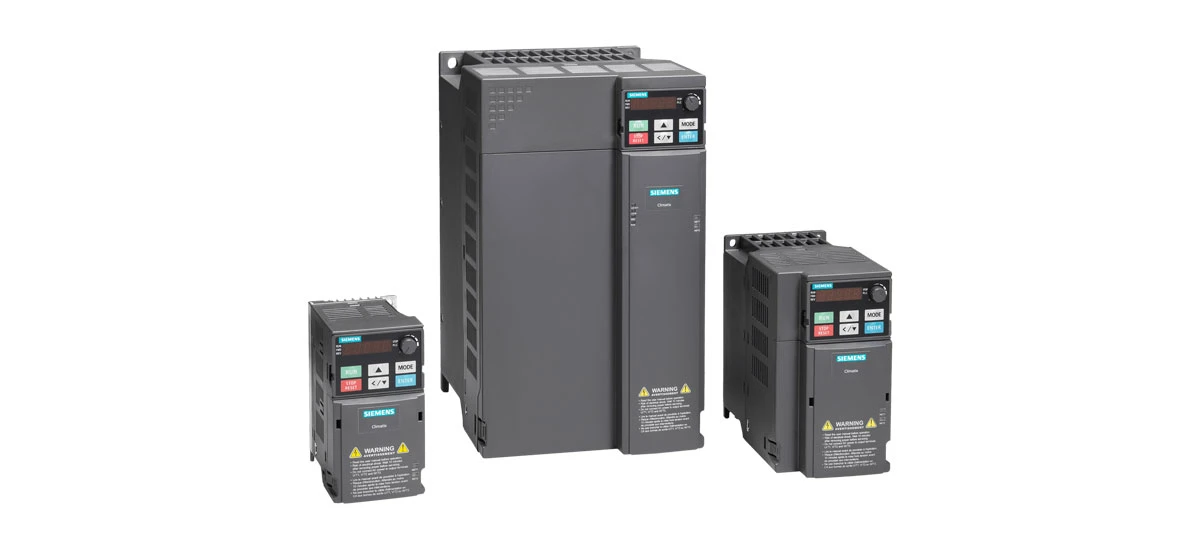

O'zgaruvchan chastotali drayverlar (VFD) zamonaviy sanoatda muhim vositalardir va Siemens VFDs ishonchliligi, samaradorligi va ko'p qirraliligi bilan ajralib turadi. Ammo Siemens VFD-ni yillar davomida yaxshi ishlashi uchun to'g'ri issiqlik boshqaruvi muhim ahamiyatga ega. Siemens VFD termal boshqaruvi uchta muhim qismni o'z ichiga oladi: sovutish tizimlari, zarar egri chiziqlari va korpus dizayni. Har bir qism haddan tashqari qizib ketishning oldini olish, haydovchining ichki qismlarini himoya qilish va uning eng yaxshi ishlashini ta'minlash uchun birgalikda ishlaydi. Ushbu blogda biz har bir komponentni oddiy so'zlar bilan ajratib ko'rsatamiz, ular nima uchun muhimligini tushuntiramiz va Siemens VFD ning issiqlik sog'lig'ini saqlash bo'yicha amaliy maslahatlar bilan o'rtoqlashamiz. Siemens VFD qurilmalari bilan yangi tanishsizmi yoki mavjud tizimingizni yaxshilashni xohlaysizmi, ushbu qo‘llanma Siemens VFD issiqlik boshqaruvi asoslarini tushunishga yordam beradi.
Siemens VFD termal boshqaruvini tushunish
Birinchidan, oddiy savolga javob beraylik: Siemens VFD uchun termal boshqaruv nima? Siemens VFD ishlaganda, u elektr motorlarining tezligini boshqarish uchun elektr energiyasini aylantiradi. Bu jarayon issiqlik hosil qiladi va haddan tashqari issiqlik chalg'igan qismlariga, masalan, yarimo'tkazgichlar va kondansatkichlarga zarar etkazishi mumkin. Siemens VFD termal boshqaruvi - bu ortiqcha issiqlikni olib tashlaydigan, haroratni xavfsiz chegaralar ichida ushlab turadigan va haydovchining ishonchli ishlashini ta'minlaydigan asboblar va dizaynlar to'plami. Yaxshi issiqlik boshqaruvi bo'lmasa, Siemens VFD kutilmaganda yopilishi, tezroq eskirishi yoki hatto butunlay ishlamay qolishi mumkin. Shuning uchun har bir Siemens VFD termal boshqaruv funksiyalari bilan yaratilgan va ularning qanday ishlashini bilish haydovchingizdan maksimal darajada foydalanishga yordam beradi. Siemens VFD termal boshqaruvi shunchaki qo'shimcha-qo'shimcha emas-bu haydovchi dizaynining asosiy qismi bo'lib, turli sanoat ilovalari ehtiyojlariga mos keladi.
Siemens VFD sovutish tizimlari: drayverni salqin saqlash
Sovutish tizimlari Siemens VFD-da haddan tashqari issiqlikdan himoya qilishning birinchi liniyasidir. Siemens turli xil haydovchi o'lchamlari, quvvat darajalari va ish muhitiga mos keladigan turli sovutish tizimlarini ishlab chiqadi. To'g'ri sovutish tizimi Siemens VFD dan issiqlik tezda olib tashlanishini ta'minlaydi va haydovchini xavfsiz ish haroratida saqlaydi. Keling, Siemens VFD sovutish tizimlarining eng keng tarqalgan turlarini va ular qanday ishlashini ko'rib chiqaylik.
1. Tabiiy sovutish (passiv sovutish)
Tabiiy sovutish - kichik Siemens VFD uchun sovutishning eng oddiy turi. U haydovchining ichki qismlaridan issiqlikni oʻzlashtiradigan-metall qismlardan- foydalanadi va issiqlikning tabiiy ravishda atrofdagi havoga chiqishiga imkon beradi. Bu tizimda ventilyatorlar yoki harakatlanuvchi qismlar yo‘q, shuning uchun u jim va ozgina texnik xizmat ko‘rsatishni talab qiladi. SINAMICS V10 (kichik o'lchamli A) kabi Siemens VFD modellari tabiiy sovutishdan foydalanadi, chunki ular kamroq issiqlik chiqaradi. Tabiiy sovutish eng yaxshi havo harorati 0 dan 40 darajagacha bo'lgan salqin, yaxshi shamollatiladigan-joylarda ishlaydi. Agar hudud juda issiq yoki tor bo'lsa, tabiiy sovutish etarli bo'lmasligi mumkin va sizga Siemens VFD uchun yanada kuchli sovutish tizimi kerak bo'ladi.
2. Majburiy havo sovutish (faol sovutish)
Aksariyat oʻrta{0}}oʻlchamdagi Siemens VFD’lari majburiy havo sovutishdan foydalanadi, bu esa sovutgichlar ustidan salqin havoni puflash uchun fanatlar qoʻshadi. Bu issiqlikni tabiiy sovutishga qaraganda tezroq olib tashlaydi va uni SINAMICS V10 (B, C, D o'lchamlari) va kichikroq SINAMICS G120 modellari kabi ko'proq issiqlik chiqaradigan drayvlar uchun ideal qiladi. Ventilyatorlar odatda Siemens VFD-ga o'rnatiladi va haydovchi juda qizib ketganda avtomatik ravishda yoqiladi. Siemens yirik sanoat ilovalari uchun SINAMICS Perfect Harmony GH150 ni taklif qiladi, bu dunyodagi eng katta{7}}havo sovutgichli VFD-va 45 000 ot kuchigacha quvvatga ega. Bu drayverda turli zavod ehtiyojlarini qondirish uchun bir nechta majburiy havo sovutish opsiyalari, jumladan, kanallar va havo-havoga issiqlik almashtirgichlar mavjud. Majburiy havo sovutishni saqlash oson-sizga Siemens VFD orqali havo erkin oqishini taʼminlash uchun havo filtrlarini muntazam tozalash kifoya.
3. Suvni sovutish (suyuqlik bilan sovutish)
Issiq, changli yoki tor joylarda yuqori-quvvat Siemens VFD yoki drayverlar uchun suvni sovutish eng yaxshi tanlovdir. Suv issiqlikni havoga qaraganda yaxshiroq singdiradi, shuning uchun u SINAMICS S120 va SINAMICS Perfect Harmony modellari kabi Siemens kompaniyasining katta VFDlarini samaraliroq sovutishi mumkin. Suv sovutish tizimlari sovuq suvni haydovchining issiqlik qabul qiluvchilariga biriktirilgan quvurlar orqali aylantirib, issiqlikni alohida sovutish moslamasiga o'tkazadi. Bu tizim jim va Siemens VFD ni yuqori-atrof-muhit haroratida ham salqin saqlaydi. Bu chang muammosi bo'lgan toza xonalar yoki fabrikalar uchun ham juda yaxshi, chunki suvni sovutish uchun havo olish kerak emas (chang olib kelishi mumkin). Siemens VFD suv sovutish tizimlari ishonchli bo'lishi uchun ishlab chiqilgan bo'lib, oqishning oldini olish va suv sifatini saqlab turish xususiyatlariga ega.
Siemens VFD deating egri chiziqlari: diskingiz chegaralarini bilish
Siemens VFD yaxshi sovutish tizimiga ega bo'lsa ham, har doim ham to'liq quvvat bilan ishlay olmaydi. Aynan shu oʻrinda dering egri chizigʻi paydo boʻladi. Egri chiziq Siemens VFD har xil muhit haroratida qancha quvvat ishlab chiqarishi mumkinligini koʻrsatadigan grafikdir. Harorat ko'tarilganda, haydovchining maksimal quvvati pasayadi-bu deratatsiya deb ataladi. Siemens VFD deating egri chizig'idan qanday foydalanishni tushunish, haddan tashqari qizib ketish va shikastlanishning oldini olish uchun juda muhimdir. Keling, Siemens VFD uchun egri chiziqlar haqida bilishingiz kerak bo'lgan narsalarni ajratamiz.
Siemens VFD deating egri chiziqlari nima?
Har bir Siemens VFD drayvning turli haroratlarda maksimal chiqish quvvatini ko'rsatadigan o'chirish egri chizig'i (odatda foydalanuvchi qo'llanmasida) bilan birga keladi. Misol uchun, Siemens VFD atrof-muhit harorati 40 daraja bo'lganda 100% quvvatda ishlashi mumkin, lekin harorat 50 darajaga ko'tarilganda faqat 80% quvvatda ishlaydi. Buning sababi shundaki, yuqori harorat sovutish tizimining issiqlikni olib tashlashini qiyinlashtiradi, shuning uchun haydovchi haddan tashqari qizib ketmaslik uchun quvvatni kamaytirishi kerak. Egri chiziqlar balandligi kabi boshqa omillarga ham ta'sir qiladi, masalan, agar siz Siemens VFD ni 1000 metrdan yuqoriroq balandlikda-o'rnatsangiz, havo yupqaroq va sovutish samaradorligi past bo'ladi, shuning uchun haydovchi dengiz sathidan har 1000 metr balandlikda taxminan 5 foizga pasayadi. Ushbu cheklovlarni bilish sizning muhitingiz uchun to'g'ri Siemens VFD ni tanlash va undan xavfsiz foydalanishga yordam beradi.
Siemens VFD buzilishiga ta'sir qiluvchi omillar
Bir nechta omillar Siemens VFD ning pasayishiga olib kelishi mumkin va deratatsiya egri chizig'i ularning barchasini hisobga oladi. Eng keng tarqalgan omillar quyidagilardir: Atrof-muhit harorati: Bu Siemens VFD atrofidagi havo harorati. Aksariyat Siemens VFD'lari 40 darajagacha bo'lgan muhit harorati uchun baholanadi va harorat undan yuqori bo'lganda pasayadi (odatda 40 darajadan yuqori bo'lgan 1 daraja uchun 2,5%, 55 darajagacha). Balandlik: Yuqorida aytib o'tilganidek, balandroq balandliklar havo zichligini pasaytiradi va sovutish samarasini kamaytiradi. Siemens VFD'lari odatda 1000 metrdan yuqori bo'lgan har 1000 metr uchun maksimal 3000 metr balandlikda 5% ni pasaytiradi. Muhofaza turi: muhrlangan korpus issiqlikni ushlab turadi, shuning uchun muhrlangan korpusdagi Siemens VFD ochiq korpusda birdan ortiq quvvatni pasaytiradi. Shamollatish: yomon shamollatish issiqlikning tashqariga chiqa olmasligini anglatadi, shuning uchun Siemens VFD kompensatsiya qilish uchun pasayadi. Ushbu omillarni tushunib, siz Siemens VFD-dan foydalanishni yoki uning muhitini o'zgartirishingiz mumkin bo'lgan nosozlikni minimallashtirish va iloji bo'lsa, uni to'liq quvvatda ishlashini ta'minlashingiz mumkin.
Siemens VFD egri chizig'idan qanday foydalanish kerak
Siemens VFD deating egri chizig'idan foydalanish oson. Birinchidan, ob'ektingizdagi (Siemens VFD o'rnatilgan) atrof-muhit haroratini toping. Keyin, haydovchi xavfsiz ishlab chiqarishi mumkin bo'lgan mos keladigan maksimal quvvatni topish uchun deating egri chizig'iga qarang. Misol uchun, agar Siemens VFD ning o'chirish egri chizig'i 45 darajada 90% quvvatni ko'rsatsa va qurilmangizning harorati 45 daraja bo'lsa, siz drayverni nominal quvvatining 90% dan ortiq ishlatmasligingiz kerak. Agar siz pasaytirish egri chizig'iga e'tibor bermasangiz va Siemens VFD ni yuqori haroratlarda to'liq quvvatda ishlatsangiz, u haddan tashqari qizib ketishi, o'chirishni boshlashi yoki ichki qismlarga zarar etkazishi mumkin. Siemens VFD-o‘rnatish yoki ishlatishdan oldin har doim deating egri chizig‘ini tekshiring. Siemens VFD deating egri chiziqlaridan qanday foydalanishni oʻrganish haydovchingizning uzoq muddatli ishonchliligini taʼminlashning eng yaxshi usullaridan biri-dir.
Siemens VFD korpusining dizayni: drayverni himoya qilish va sovutish
Siemens VFD korpusi oddiy holat emas-u issiqlik boshqaruvining muhim qismidir. Yaxshi mo'ljallangan{2}}qo'riq Siemens VFD ni chang, suv va jismoniy shikastlanishdan himoya qiladi, shu bilan birga issiqlikni tarqatishga yordam beradi. Siemens toza zavodlardan tortib to qattiq tashqi muhitgacha bo'lgan turli muhitlarga mos keladigan turli korpus dizaynlarini taklif etadi. Keling, Siemens VFD korpusi dizaynining asosiy xususiyatlarini va ular issiqlik boshqaruvini qanday qo'llab-quvvatlashini, jumladan Siemens VFD muhofazasi sinflarini ko'rib chiqaylik.
Siemens VFD muhofazasi sinflari (IP reytinglari)
Siemens VFD korpuslari IP (Ingress Protection) kodlari bo'yicha baholanadi, ular chang va suvdan qanchalik himoyalanganligini ko'rsatadi. IP-kod ikkita raqamdan iborat: birinchi raqam changdan himoya qilish (0-6), ikkinchisi esa suvdan himoya qilish (0-8). Misol uchun, IP20 korpuslari boshqaruv kabinasi komponentlari uchun, barmoqlar va katta narsalardan himoya qiladi, lekin chang yoki suvdan emas. IP65 korpuslari toʻliq changdan-oʻtmaydi va past bosimli suv oqimlaridan himoya qiladi, bu ularni tashqi yoki changli muhit uchun ideal qiladi. SINAMICS Perfect Harmony GH150 IP54 darajasiga ega (issiqlik almashtirgich bilan), SINAMICS GH180 esa IP42 opsiyalari bilan standart IP21 (shamollatilgan) darajasiga ega. Siemens VFD muhiti uchun to'g'ri IP reytingini tanlash juda muhim - agar korpus juda ochiq bo'lsa, chang va suv haydovchiga zarar etkazishi mumkin; agar u juda yopiq bo'lsa, issiqlik qochib qutula olmaydi.
Issiqlik tarqalishi uchun korpus dizayni
Siemens VFD korpuslari issiqlikni tarqatish uchun haydovchining sovutish tizimi bilan ishlashga mo'ljallangan. Ochiq yoki ventilyatsiya qilingan korpuslarda (masalan, IP21 yoki IP54) sovuq havo oqimini va issiq havoni tashqariga chiqarishni ta'minlaydigan shamollatish teshiklari mavjud bo'lib, majburiy havo sovutishni qo'llab-quvvatlaydi. Muhrlangan korpuslar (masalan, IP67 yoki IP68) Siemens VFD ni chang yoki suvga kirmasdan sovutish uchun issiqlik qabul qiluvchilar yoki ichki fanatlardan foydalanadi. Masalan, SINAMICS V10 yaxshi shamollatiladigan joylarga-oʻrnatilishi mumkin boʻlgan devorga oʻrnatiladigan korpusdan foydalanadi, SINAMICS S120 esa issiqlikni yaxshiroq tarqatish uchun-oʻrnatilgan radiatorli kattaroq korpusdan foydalanadi. Siemens VFD ni o‘rnatayotganda, korpus atrofida havo aylanishi uchun yetarli joy borligiga ishonch hosil qiling-to‘plangan korpuslar issiqlikni ushlab turadi, bu esa drayverning ishlamay qolishiga yoki ishlamay qolishiga olib kelishi mumkin. Siemens, shuningdek, ekstremal haroratlarni boshqarish va VFDni himoya qilish uchun mo'ljallangan, og'ir muhitlar uchun SIPLUS ekstremal korpuslarini taklif qiladi.
Siemens VFD uchun to'g'ri korpusni tanlash
Siemens VFD uchun to'g'ri korpusni tanlash uchun atrof-muhitingizni ko'rib chiqing: Ichki, toza joylar: issiqlik tarqalishini osonlashtirish uchun ochiq yoki shamollatiladigan korpusdan (IP20 yoki IP54) foydalaning. Bu nazorat ostida harorat va past chang bo'lgan zavodlar uchun ideal. Ochiq yoki changli joylar: chang, yomg'ir va boshqa elementlardan himoya qilish uchun muhrlangan korpusdan (IP65, IP67 yoki IP68) foydalaning. Siemens SINAMICS Perfect Harmony GH150 ning IP54 korpusi bu sozlamalar uchun yaxshi tanlovdir. Qattiq muhit: haddan tashqari harorat, namlik va korroziya uchun mo'ljallangan SIPLUS ekstremal korpusidan foydalaning. Korpusni atrof-muhitga moslashtirish orqali siz Siemens VFD-ni himoya qilasiz va uning sovutish tizimining samarali ishlashini ta'minlaysiz. Siemens VFD termal boshqaruvining-to‘g‘ri tanlangan muhofazasi muhim qismidir.
Siemens VFD termal boshqaruvning eng yaxshi amaliyotlari
Endi siz Siemens VFD issiqlik boshqaruvining-sovutish tizimlari, egri chiziqlari va korpus dizayni-ning uchta asosiy qismini tushunganingizdan so‘ng, Siemens VFD qurilmangizning salqin va ishonchli ishlashini ta’minlash uchun eng yaxshi amaliyotlar keltirilgan. Ushbu maslahatlar Siemens VFD termal boshqaruvining eng yaxshi amaliyotlariga rioya qilgan holda, haddan tashqari qizib ketishdan qochishga, ishlamay qolish vaqtini qisqartirishga va haydovchining ishlash muddatini uzaytirishga yordam beradi.
- Sovutish tizimini toza tuting: Majburiy havo sovutish uchun havo oqimini ushlab turish uchun havo filtrlarini muntazam tozalang (chang darajasiga qarab har 1-3 oyda). Suvni sovutish uchun siz qochqinlarni tekshiring va tiqilib qolmaslik uchun suv sifatini saqlang.
- Atrof-muhit haroratini kuzatib boring: Siemens VFD atrofidagi hududni salqin (ideal holda 40 darajadan past) va yaxshi-ventilyatsiya qiling. Drayvni dvigatellar yoki pechlar kabi issiqlik manbalari yaqiniga qo'ymang.
- Deating egri chiziqlariga rioya qiling: Siemens VFD ni hech qachon muhitingiz uchun deating egri chizig'ida ko'rsatilgan quvvat chegarasidan yuqoriroq ishga tushirmang. Agar sizga ko'proq quvvat kerak bo'lsa, kattaroq diskni ko'rib chiqing yoki sovutishni yaxshilang.
- To'g'ri korpusni tanlang: Drayvni himoya qilish va issiqlik tarqalishini qo'llab-quvvatlash uchun korpusning IP reytingini muhitingizga moslang. Shamollatish kerak bo'lgan haydovchini muhrlamang.
- Havo oqimini tekshiring: Siemens VFD atrofida havo aylanishi uchun kamida 10-15 sm bo'sh joy mavjudligiga ishonch hosil qiling. Olomon yoki bloklangan korpuslar issiqlikni ushlab turadi.
Xulosa: Nima uchun Siemens VFD termal boshqaruvi muhim?
Siemens VFD termal boshqaruvi haydovchini ishonchli, samarali va uzoq-xizmatli saqlash uchun zarur. Sovutish tizimlari ortiqcha issiqlikni olib tashlaydi, deating egri chiziqlari sizga haydovchining chegaralarini bildiradi va korpus dizayni sovutishni qo'llab-quvvatlagan holda drayverni himoya qiladi. Ushbu komponentlarni tushunish va eng yaxshi amaliyotlarga rioya qilish orqali siz qimmat turadigan uzilishlardan qochishingiz, Siemens VFD ning ishlash muddatini uzaytirishingiz va sarmoyangizdan maksimal darajada foydalanishingiz mumkin. Siemens VFD'lari yuqori-sifatli issiqlik boshqaruvi funksiyalari bilan yaratilgan, ammo to'g'ri parvarish va texnik xizmat ko'rsatish ularning ishlashini maksimal darajada oshirishning kalitidir. Kichik SINAMICS V10 yoki katta SINAMICS Perfect Harmony GH150 dan foydalanasizmi, Siemens VFD termal boshqaruvi ishonchli sanoat tizimining asosidir. Siemens VFD issiqlik boshqaruvi haqida savollaringiz bo'lsa, foydalanuvchi qo'llanmasini tekshiring yoki yo'l-yo'riq uchun Siemens qo'llab-quvvatlash xizmatiga murojaat qiling.
