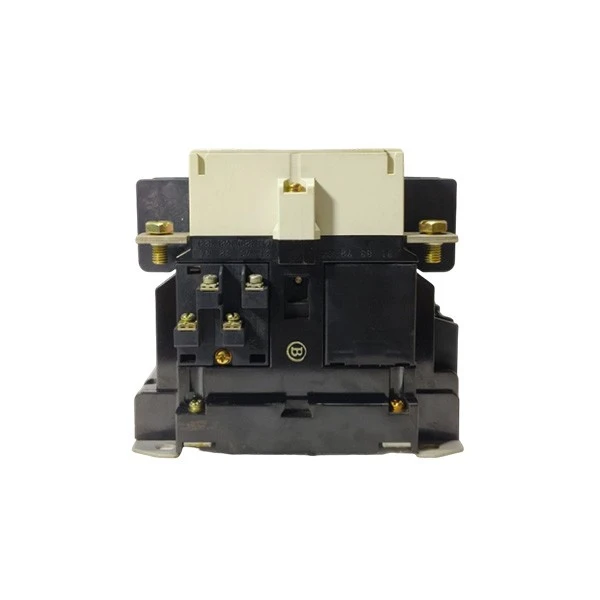

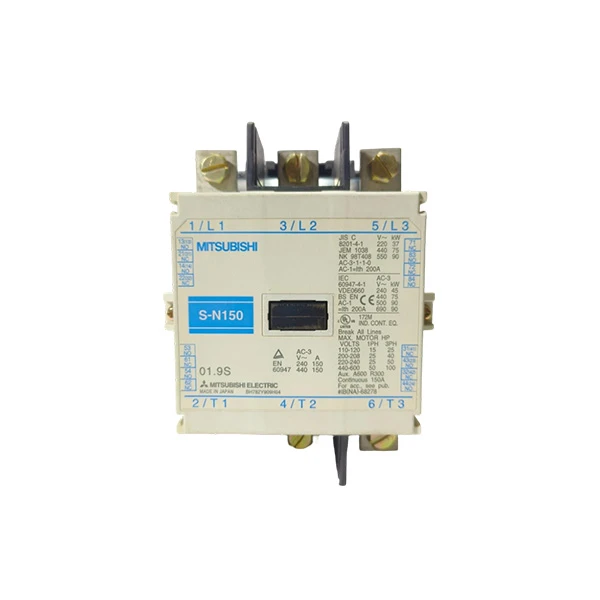

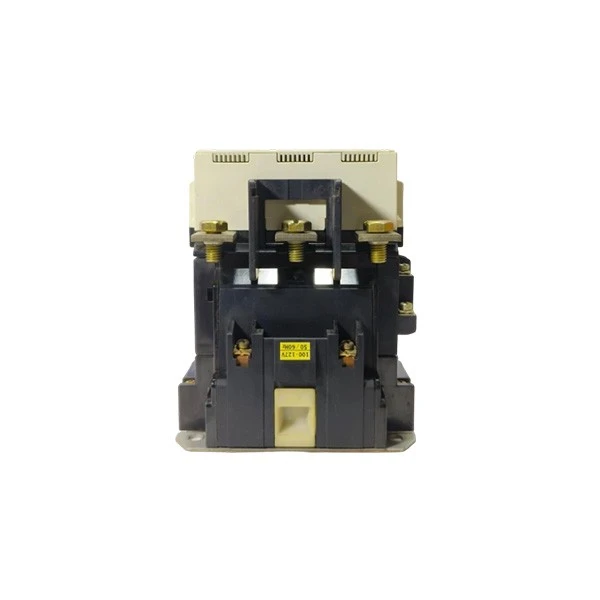

Mitsubishi S-N150

Brend:Mitsubishi
Model:S-N150

Inventarizatsiya holati:Tovarlar stokda mavjud.

Mahsulot xususiyatlari

Mitsubishi S-N150 - bu Mitsubishi Electric kompaniyasining MS-N seriyasidagi ishonchli teskari bo'lmagan magnit kontaktor bo'lib, uch fazali katak motorlarini to'g'ridan-to'g'ri-liniyada (DOL) boshqarish uchun mo'ljallangan. 150A nominal tokga ega 3-qutbli sanoat kontaktori sifatida Mitsubishi S{15}}N150 turli sanoat ilovalarida yaxshi ishlaydi va UL, IEC va CCC kabi xalqaro standartlarga javob beradi. U 380-440V oʻzgaruvchan tokni oʻz ichiga olgan koʻplab kuchlanish darajalarini boshqarish uchun moʻljallangan va AC-3 ilovalarida 75 kVtgacha nominal quvvatni qoʻllab-quvvatlay oladi, bu esa Mitsubishi S-N150 ni ogʻir yukli dvigatellarni boshqarish operatsiyalari uchun ajoyib tanlovga aylantiradi.

Mitsubishi S-N150 standarti ikkita odatda yopiq (NC) va ikkita odatda ochiq (NO) yordamchi kontaktlari bilan ishlab chiqariladi, zavodlarda, energiya tizimlarida va boshqa sohalarda boshqaruv sxemalarining moslashuvchanligini oshiradi. U oddiy simlarni ulash va sirtga oʻrnatish uchun mexanik tishli ulanishlardan foydalanadi, bu esa tez va muammosiz-oʻrnatish imkonini beradi. Mitsubishi S-N150-ni ajratib turadigan jihati uning ajoyib chidamliligidir: u AC-3 ilovalari uchun 15 milliongacha mexanik operatsiyalarga va 1 million elektr operatsiyalariga bardosh bera oladi va hatto og'ir foydalanishda ham barqaror ishlashni ta'minlaydi.

Mitsubishi S{0}}N150 boshqaruv bobini turli xil quvvat manbai ehtiyojlarini qondirish uchun 100V AC, 200V AC va 240V AC kabi koʻplab kuchlanish variantlarini taqdim etadi. O'rnatilgan{6}} kuchlanishni yutuvchi lasan va boshqaruv pallasini kuchlanishning keskin ko'tarilishidan himoya qiladi va shu bilan ishlash xavfsizligini oshiradi. Ushbu Mitsubishi S-N150 magnit kontaktori UPS kirish/chiqish kontaktori, texnik xizmat ko‘rsatishni aylanib o‘tish kontaktori yoki nasoslar va fanatlar motorini boshqarish tizimlarida foydalanish uchun ideal.

Texnik xususiyatlari

Model	S-N150
Seriya	MS-N seriyasi
Qutblar soni	3 qutb (3P)
Yordamchi kontaktlar	2 Odatda ochiq (NO) + 2 Odatda yopiq (NC)
Nominal ish kuchlanishi (Ue)	690V AC
Kirish vaqtinchalik quvvat	270 VA
Uzluksiz quvvat kiritish	24 VA
Bobin kuchlanishini bostirish	Oʻrnatilgan{0}} kuchlanishni yutuvchi

Ehtiyot choralari

Mitsubishi S{0}}N150 magnit kontaktorini oʻrnatish va ishlatishda xavfsiz ishlashi, uzoq xizmat muddati va barqaror ishlashini taʼminlash uchun ushbu muhim maslahatlarga amal qiling. Birinchidan, Mitsubishi S-N150 ni harorati -10 darajadan +40 darajagacha bo‘lgan quruq va toza muhitga joylashtiring. Uni namlik, chang yoki korroziy gazlar yuqori bo'lgan hududlarga qo'ymang, chunki ular kontaktorning ichki qismlariga zarar etkazishi va uning ishlashini buzishi mumkin. Mitsubishi S-N150 sirtni o'rnatish uchun mo'ljallangan; Ish paytida simlarni bo'shatish yoki qismlarga zarar etkazishi mumkin bo'lgan tebranishlarni oldini olish uchun o'rnatish yuzasi mustahkam va tekis bo'lishiga ishonch hosil qiling.

Simlarni ulashdan oldin quvvat manbai kuchlanishi Mitsubishi S-N150 lasan kuchlanishiga mos kelishiga ishonch hosil qiling; mashhur imkoniyatlar 100V AC, 200V AC va 240V AC. Noto'g'ri kuchlanishdan foydalanish bobinni yoqib yuboradi yoki kontaktorning ishlamay qolishiga olib keladi. Elektr simlarini ulash uchun mexanik ushlagichlardan foydalaning va noto'g'ri aloqa qilmaslik uchun terminallarni torting, bu haddan tashqari issiqlik yoki elektr uzilishlariga olib kelishi mumkin. Mitsubishi S{8}}N150 nominal quvvatidan oshmang: AC-3 ilovalari uchun u 380-440V AC va 150A nominal oqimda 75kVtgacha quvvatga ega. Kontaktorni haddan tashqari yuklash uning ishlash muddatini qisqartiradi va noto'g'ri ishlash ehtimolini oshiradi.

Mitsubishi S-N150 uchun muntazam texnik xizmat ko'rsatish talab etiladi. Odatda ochiq (NO) va odatda yopiq (NC) yordamchi ulanishlarni aşınma va oksidlanish uchun muntazam ravishda tekshiring. Kontaktlarda axloqsizlik paydo bo'lsa, ularni ehtiyotkorlik bilan tozalang. Agar ular sezilarli darajada eskirgan bo'lsa, ularni almashtiring. Mitsubishi S-N150'ning o'rnatilgan-sarg'ish yutgichi bobin va boshqaruv sxemasini himoya qiladi; ammo, ushbu komponentni professional yordamisiz qismlarga ajratmang yoki o'zgartirmang. Mitsubishi S-N150-ni termal haddan tashqari yuk o'rni bilan birlashtirganda, optimal moslik uchun MS{11}}T seriyasini tanlang, chunki bu to'liq va ishonchli motor himoya tizimini yaratadi.

TSS

Savol: Mitsubishi S-N150 boshqaruv tizimiga qanday ulanadi va ulanadi?

Javob: S-N150 servo kuchaytirgich asosan CC-Link IE TSN orqali muloqot qiladi. Bu unga harakatni boshqarish va standart kiritish-chiqarish ma'lumotlarini aniq sinxronlashda boshqara oladigan yagona, yuqori tezlikdagi tarmoq orqali bevosita asosiy stansiyaga (masalan, Mitsubishi Electric PLC) ulanish imkonini beradi. Bu oddiy puls{6}}poyezd yoki alohida tarmoq tizimlari bilan solishtirganda simlarni ulashni soddalashtiradi, xarajatlarni kamaytiradi va tizim ish faoliyatini yaxshilaydi.

Savol: Mitsubishi S-N150 servo kuchaytirgich uchun qanday motorlar mos keladi?

Javob: Mitsubishi S-N150 mos keladigan tizimning tarkibiy qismidir. "S-N150" modeli odatda ma'lum bir kuchaytirgich va motor kombinatsiyasiga ishora qiladi. U MELSERVO-J5 seriyali servo motorlar bilan eng yaxshi ishlashi uchun moʻljallangan boʻlib, ular turli quvvat koʻrsatkichlari va inertsiya turlariga ega. S-N150 uchun to'g'ri motor Mitsubishi o'lchov asboblari yoki texnik nashrlardan foydalangan holda moment, tezlik va yuk inertsiyasiga bo'lgan talablar asosida tanlanishi kerak.

Savol: Mitsubishi S-N150 ni qanday dasturlash va sozlash mumkin?

Javob: Mitsubishi S-N150 servo drayveri odatda Mitsubishi Electric tomonidan ishlab chiqilgan MR Configurator2, maxsus dastur ilovasi yordamida sozlanadi va sozlanadi. Windows{4}}asosidagi ushbu dasturiy taʼminot muhandislarga bogʻlangan kompyuter yordamida parametrlarni sozlash, avtomatik sozlashni amalga oshirish, ish holatini- kuzatish va muammolarni aniqlash imkonini beradi. Parametrlar tarmoq master PLC yordamida ham o'rnatilishi mumkin.
