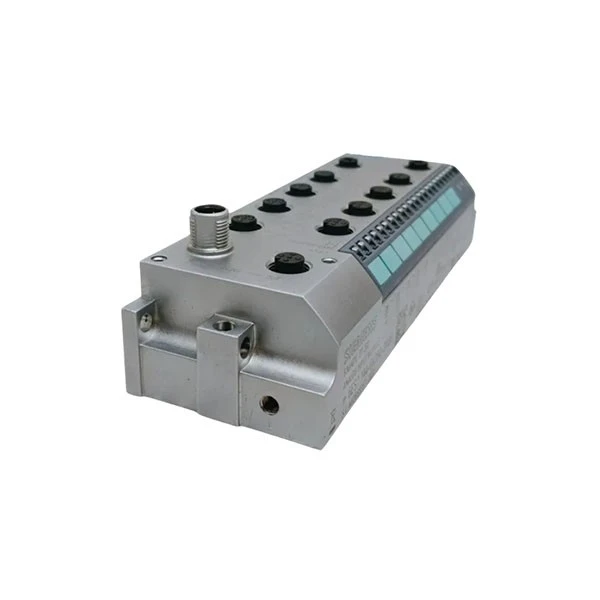

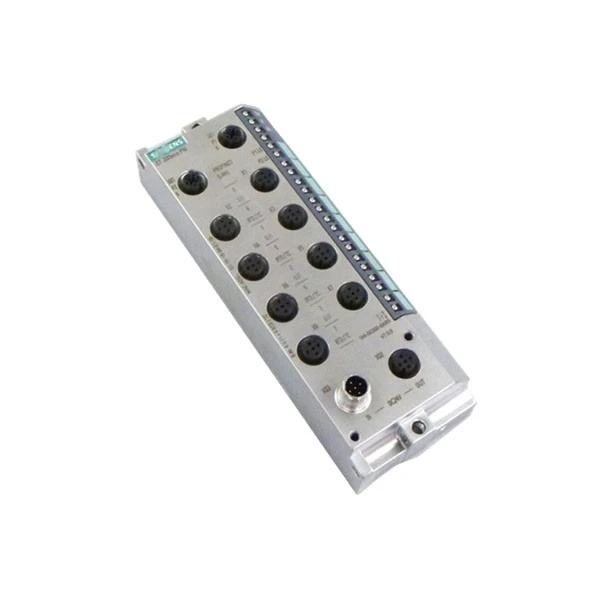

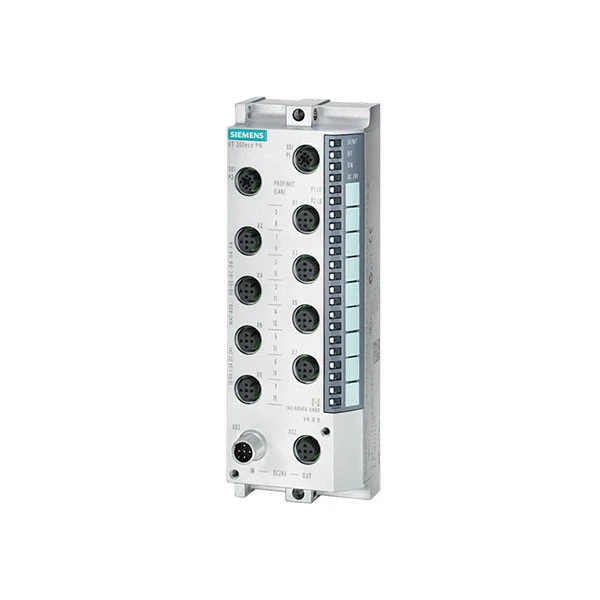

Siemens 6ES7144-6KD50-0AB0

Brend:Siemens
Model:6ES7144-6KD50-0AB0

Inventarizatsiya holati:Tovarlar stokda mavjud.

Mahsulot xususiyatlari

Siemens 6ES7144-6KD50-0AB0 8 M12 ulagichga ega 8 kanalli analog kirish moduli bo'lib, ulanishlarni yanada qulay va xavfsiz qiladi. U 24 V doimiy quvvat manbaida ishlaydi va kirish kuchlanish diapazoni 20,4 dan 28,8 V gacha bo'lgan shaharga ega, bu xavfsiz va barqaror. Siemens 6ES7144-6KD50-0AB0 odatda 110 mA oqim iste'moliga va taxminan 2,8 Vt quvvat yo'qotilishiga ega bo'lib, uni energiya tejamkor va ekologik toza qiladi. Bundan tashqari, ushbu modul teskari qutbli himoyani o'z ichiga oladi, bu noto'g'ri simlardan kelib chiqadigan shikastlanishning oldini oladi va shuning uchun uning xizmat muddatini oshiradi. Siemens 6ES7144-6KD50-0AB0 ET 200ECO PN moduli turli xil foydalanish talablari asosida o'zgartirilishi mumkin bo'lgan 8 ta mustaqil sozlanishi kanalni o'z ichiga oladi, bu esa uni haqiqiy ilovalarda yanada moslashuvchan qiladi.

Siemens 6ES7144-6KD50-0AB0 analogli kirish moduli kuchlanish, termojuftlar (E, J, K, N), qarshilik termometrlari (Ni 100/1000/120/200/500, Pt 100/100) va 102/10 rezistorlar kabi turli signal turlarini qabul qiladi. (0-150/300/600/3000 Ō). U 2-simli, 3-simli va 4-simli ulanish texnikasini qoʻllab-quvvatlaydi, bu esa sanoat ishlab chiqarishida turli oʻlchov talablarini bajarishga imkon beradi. Siemens 6ES7144-6KD50-0AB0 16 bitgacha ruxsatga ega bo'lib, ishonchli o'lchov natijalarini ta'minlaydi. Uning chiziqli xatosi kirish diapazoniga nisbatan atigi ± 0,01% ni tashkil qiladi, bu yuqori aniqlikni ko'rsatadi. Ushbu modul, shuningdek, eng yaxshi shovqinlarga qarshi ishlashga ega, kanallar o'rtasida kamida -85 dB bo'lgan o'zaro bog'lanish, hatto murakkab sanoat sharoitida ham ma'lumotlarni uzatish barqarorligini ta'minlaydi.

Siemens 6ES7144-6KD50-0AB0 integratsiyalashgan kalit va 100 Mbit/s gacha uzatish tezligiga ega PROFINET IO aloqa interfeysiga ega bo‘lib, boshqa sanoat uskunalari bilan tez va barqaror ma’lumotlarni almashish imkonini beradi. U PROFINET IO, SNMP, DCP, LLDP, ping va ARP kabi bir nechta protokollarni, shuningdek, aloqa tizimining ishonchliligini oshiradigan MRP media ortiqcha protokolini qo'llab-quvvatlaydi. Siemens 6ES7144-6KD50-0AB0 IP67 sanoat moduli, shuningdek, diagnostika signallarini yaratishi va foydalanuvchilarga diagnostika ma'lumotlariga kirish imkonini beruvchi diagnostika funksiyasini o'z ichiga oladi, bu esa muammolarni tezda aniqlash va tuzatishni osonlashtiradi. Mexanik o'lchami 60 mm × 175 mm × 49 mm, og'irligi 930 g atrofida bo'lib, uni ixcham va cheklangan joyga o'rnatish oson.

Texnik xususiyatlari

Model	6ES7144-6KD50-0AB0
Mahsulotlar seriyasi	ET 200ECO PN
Mahsulot turi	8-kanalli analog kirish moduli
Himoya klassi	IP65/67
Nominal ta'minot kuchlanishi	24 V doimiy kuchlanish
Teskari polaritdan himoya qilish	Ha (shikastlanishni oldini oladi)
Joriy iste'mol (odatiy)	110 mA
Quvvatni yo'qotish (odatiy)	2.8 W

Ehtiyot choralari

Siemens 6ES7144-6KD50-0AB0 dan foydalanganda uning xavfsiz va ishonchli ishlashini ta'minlash hamda xizmat muddatini uzaytirish uchun ushbu qadamlarni bajaring. Avvalo, Siemens 6ES7144-6KD50-0AB0 uchun quvvat manbai 24 V DC bo'lishi kerak, kirish kuchlanish diapazoni 20,4 V DC va 28,8 V DC orasida qattiq nazorat qilinadi. Uni ushbu diapazondan oshib ketadigan kuchlanishga ulamang, chunki bu Siemens 6ES7144-6KD50-0AB0 analog kirish modulini yo'q qiladi. Siemens 6ES7144-6KD50-0AB0 teskari polarit himoyasini o'z ichiga olgan bo'lsa-da, noto'g'ri ulanishni oldini olish uchun kabelni ulashdan oldin quvvat manbaining ijobiy va salbiy qutblarini diqqat bilan tekshirishingiz kerak.

Siemens 6ES7144-6KD50-0AB0 IP65/67 himoya sertifikatiga ega bo'lib, uni qattiq sanoat sharoitlariga moslashtiradi. Biroq, uni haddan tashqari harorat, sezilarli korroziya yoki kuchli tebranish joylarida qo'llash mumkin emas. Siemens 6ES7144-6KD50-0AB0 uchun tavsiya etilgan ish harorati oralig'i -25 darajadan +60 darajagacha; agar ushbu diapazondan tashqarida ishlatilsa, unumdorlik pasayadi va ichki komponentlar shikastlanishi mumkin. Bundan tashqari, Siemens 6ES7144-6KD50-0AB0 yoqilganda uni qismlarga ajratishga urinmang, chunki bu elektr toki urishi yoki modulning ishdan chiqishiga olib kelishi mumkin. Har qanday texnik xizmat ko'rsatish yoki demontaj qilishdan oldin elektrni o'chiring va xavfsizlikni ta'minlash uchun bir necha daqiqa kuting.

Qattiq ulanish va yaxshi aloqaga erishish uchun Siemens 6ES7144-6KD50-0AB0 ni tavsiya etilgan 4/5-pinli M12 dumaloq ulagichlardan foydalanib ulang. Bo'shashgan simlar xato o'lchov ma'lumotlariga yoki Siemens 6ES7144-6KD50-0AB0 aloqasining buzilishiga olib keladi. Siemens 6ES7144-6KD50-0AB0 uchun ishlatiladigan ekranlangan kabelning maksimal uzunligi 30 metr; bu uzunlikdan uzunroq kabellardan foydalanmang, chunki signalga aralashib, o'lchov aniqligini pasaytiradi. Siemens 6ES7144-6KD50-0AB0 ning 8 ta mustaqil kanalini sozlashda, parametrlashsiz bir nechta signal turlarini tasodifiy aralashtirishdan ko'ra, signal turini (RTD, TC yoki kuchlanish kabi) maxsus ehtiyojlaringizga qarab sozlang.

TSS

Savol: Siemens 6ES7144-6KD50-0AB0 moduli nima va u nima qiladi?

Javob: Siemens 6ES7144-6KD50-0AB0 SIMATIC ET 200ECO PN taqsimlangan I/U tizimi uchun ixcham, mustahkam analog kirish modulidir. U dala interfeysi sifatida ishlaydi, harorat ma'lumotlarini to'g'ridan-to'g'ri mashinaga o'rnatilgan sensorlardan to'playdi. Qarshilik harorati detektorlari (RTD) va termojuftlarni (TC) ulash uchun sakkizta analog kirish kanaliga ega.

Savol: IP67 himoya darajasi mening avtomatlashtirish tizimim dizayniga qanday foyda keltiradi?

Javob: ET 200ECO PN modulining IP67 himoyasi markazlashtirilmagan mashina dizayniga imkon beradi. I/U moduli sensorlar harakatlanuvchi mashinaning-bo‘lagida, changli muhitda yoki suv yaqinida bo‘lgan joyda darhol o‘rnatilishi mumkin. Bu markaziy shkafga qaytib keladigan uzoq va qimmat sensorli simlarga bo'lgan ehtiyojni yo'q qiladi, simlarni ulashni soddalashtiradi va tizim ishonchliligini oshiradi.
